一、型号概述

日本油研（YUKEN）的MBK系列叠加阀是液压系统中常用的模块化组件，通过叠加安装实现复杂液压回路。MBK-01、MBK-03、MBK-04分别适用于不同通径和压力等级的液压系统。

二、各型号详细参数对比

型号 MBK-01 MBK-03    MBK-04

通径 1mm（微型回路） 3mm（小型回路） 4mm（中型回路）

压力等级 21 MPa（标准型） 21 MPa（标准型） 31.5 MPa（高压型）

流量范围 0.5-1.5 L/min 2-5 L/min 3-8 L/min

螺钉规格 M3×6 / M4×8 M4×10 / M5×12 M4×12 / M5×16

适用场景 精密仪器、实验室设备 小型机床、液压站 工程机械、压铸机液压系统

典型功能 节流、单向、溢流 节流、单向、溢流 节流、单向、溢流

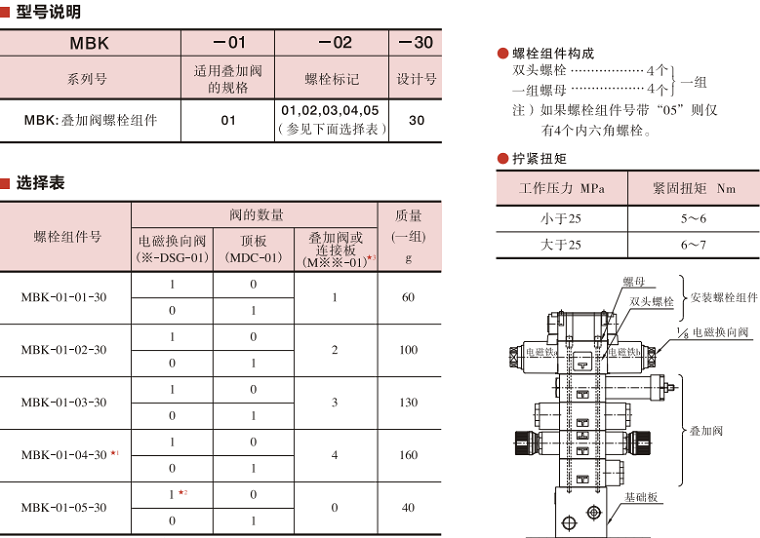

三、安装螺件配置

MBK-01

螺钉：M3×6（推荐扭矩2-3 N·m）或M4×8（推荐扭矩2.5-3.5 N·m）。

垫圈：平垫圈+弹簧垫圈。

O型圈：丁腈橡胶（NBR），适用于-20℃至+80℃环境。

MBK-03

螺钉：M4×10（推荐扭矩3-4 N·m）或M5×12（推荐扭矩4-5 N·m）。

垫圈：平垫圈+弹簧垫圈。

O型圈：氟橡胶（FKM），适用于-30℃至+120℃环境。

MBK-04

螺钉：M4×12（推荐扭矩4-5 N·m）或M5×16（推荐扭矩5-6 N·m）。

垫圈：平垫圈+弹簧垫圈。

O型圈：氟橡胶（FKM），适用于高压高温环境。

四、型号差异与选型建议

通径与流量

MBK-01：微型回路，流量小，适用于精密控制。

MBK-03：小型回路，流量适中，适用于一般工业设备。

MBK-04：中型回路，流量大，适用于重载工况。

压力等级

MBK-01/03：21 MPa，适用于标准液压系统。

MBK-04：31.5 MPa，适用于高压液压系统（如压铸机）。

选型建议

精密设备：优先选择MBK-01，减少空间占用。

中型机床：选择MBK-03，平衡流量与成本。

工程机械：选择MBK-04，满足高压大流量需求。

五、安装与维护要点

安装前检查

确认阀体安装面清洁度（ISO 4406标准：≤18/15）。

检查O型圈无划痕或变形。

扭矩控制

使用扭矩扳手，避免过紧导致O型圈损坏。

维护周期

O型圈更换：每12-18个月。

螺钉检查：每3个月确认无松动。

环境适应性

高温环境（>80℃）：使用氟橡胶O型圈。

腐蚀性介质：选择不锈钢螺钉（SUS304）。

六、常见问题与解决方案

问题 原因 解决方案

泄漏 O型圈损坏或螺钉松动 更换O型圈，重新拧紧螺钉

流量不足 通径过小或阀芯堵塞 更换大通径型号，清洗阀芯

压力不稳定 叠加阀安装面不平整 使用定位销辅助安装，重新紧固

结论

MBK-01、MBK-03、MBK-04叠加阀通过差异化的通径、压力等级和安装螺件配置，满足不同液压系统的需求。选型时需结合流量、压力及环境条件，安装和维护需严格遵循扭矩值及周期要求，以确保系统长期稳定运行。建议用户参考油研官方技术手册，并结合实际工况调整方案。
